Volledige controle
Hydraulische modellen worden met één druk op de knop bediend. De handbediende mini-docklevellers zijn uitgevoerd met een hendel. Ideaal voor lichte laad- en loswerkzaamheden in magazijnen en pakketdistributiecentra.

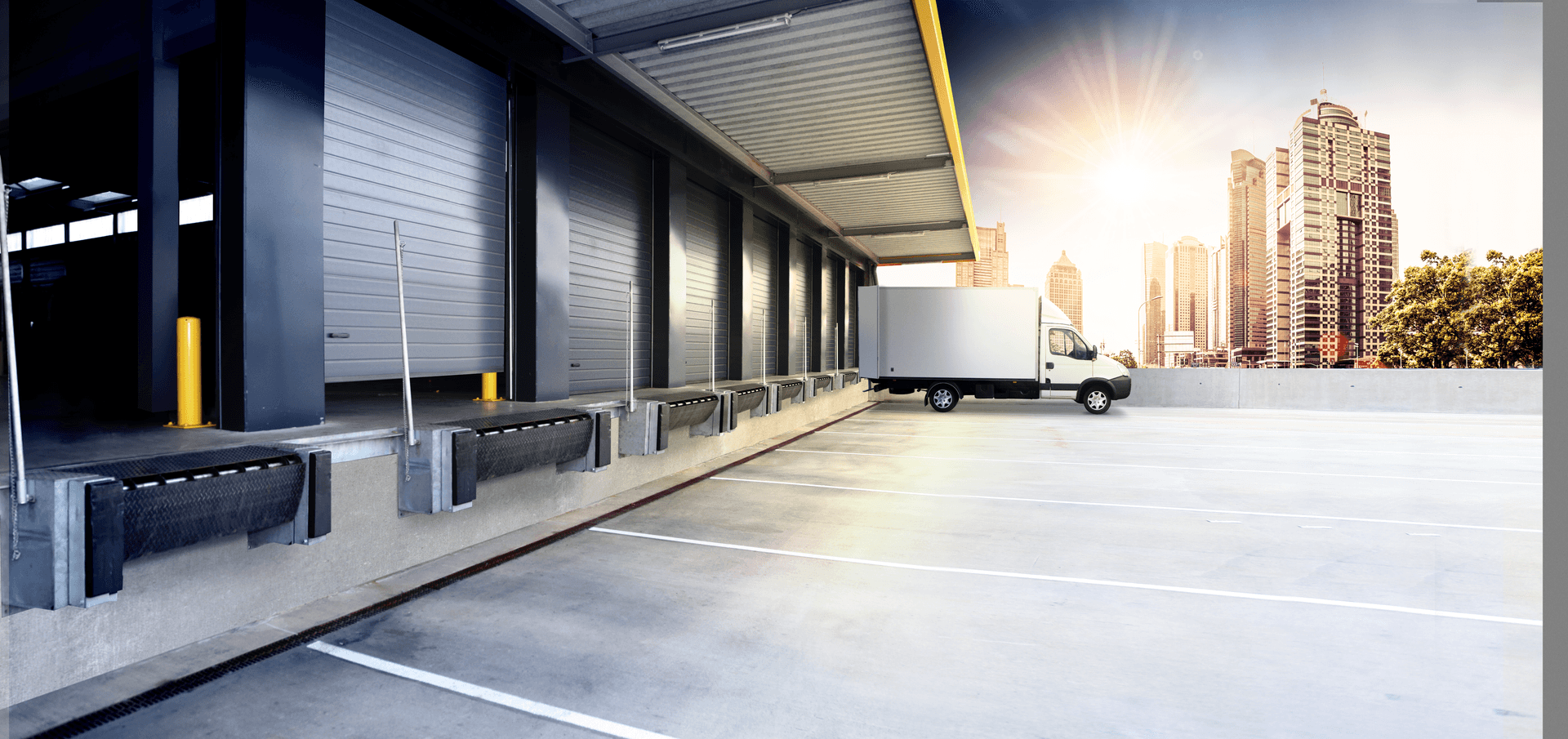

Minilevellers
EDGEDOCK ED-LA-HA series
Een range aan het perron gemonteerde docklevellers om eenvoudig kleine hoogteverschillen te overbruggen tussen vrachtwagenvloer en magazijnvloer.
Compact design
Eenvoudige installatie aan voorzijde laadperron
Verschillende modellen, hydraulisch en handmatig bediend
Geschikt voor interne transportmiddelen met lage bodemvrijheid
Ideale vervangingsoplossing in bestaand laadperron
Van handmatig bediende uitvoering tot een volledig hydraulische EDGEDOCK - ED. Minimale investering met grote voordelen voor veiligheid en efficiëntie.
Toepassingen
Eenvoudige montage aan het perron
Hydraulische klaplip dockleveller HA
Handmatige klaplip dockleveller LA
Gegalvaniseerde EDGEDOCK leveller
De EDGEDOCK levellers zijn een eenvoudige oplossing voor situaties waar kleine hoogteverschillen zijn tussen het voertuig en de vloer van het distributiecentrum. Hydraulische modellen (ED/HA) en handbediende (LA) minilevellers beschikbaar.
Dynamische capaciteit
6.000
kg
Max.
Platformbreedte
2.110
mm
Max.
Totale breedte
2.570
mm
Max.
Totale lengte
700
mm
Max.
Productkenmerken
Productkenmerken
Soepele positionering
Het open lipscharnier zorgt voor een soepel positionering van de dockleveller, en voorkomt vuilophoping in het scharnier.
Auto-retourfunctie
Na gebruik keert het platform automatisch terug in verticale rustpositie ter verhoging van de veiligheid.
Veilig voor palletwagens en rolcontainers
Overbrugt veilig en effectief kleine hoogteverschillen. Geschikt voor interne transportmiddelen met een lage bodemvrijheid.
Opties
Opties
Dockbumpers
Standaard rubber bumpers, optioneel polyethyleen bumpers. Ter voorkoming van schade aan voertuigen en laadperron.
Diverse platformafmetingen
Geschikt voor uiteenlopende voertuigen en laadperronconfiguraties.
Werkbereik afgestemd op laadperronhoogte
De bumperprojectie en dockleveller worden afgestemd op de specifieke eisen van het laadperron. Een veiligheidsafstand van 500 mm tussen de dockleveller en het aangedockte voertuig zorgt voor maximale voetgangersveiligheid.
Taps toelopende lip
Voor eenvoudige positionering van de leveller in een excentrisch geparkeerd en/of smal voertuig.
Safety & maintenance
Veiligheid & Onderhoud
Alle mini docklevellers voldoen aan de eisen van EN1398 voor ontwerp, constructie, installatie, onderhoud en testen.
Accesoires
Accessoires
Bumpers
PE bumpers in plaats van standaard rubber bumpers
Extra 500 mm afstandszone
Maximale voetgangersveiligheid tussen leveller en aangedockt voertuig
Stertil Standaard Bedieningskast (SSC)
Vergrendelbare hoofdschakelaar met één-knops bediening
Specificaties
ED
Operation
Hydraulically operated via a single push-button control box.
Dynamic Load Capacity
6 tonnes
Safety Distance
500 mm safey fence between docked vehicle and leveller.
Park Position
Automatic lock in upright position when not in use.
Installation
-
Compliance
EN 1398:2009 (European dock leveller safety standard)
Machinery Directive 2006/42/EC
Low Voltage Directive 2006/95/EC
EMC Directive 2004/108/EC
IP Ratings: Motor IP 54, Control Box IP 55
Conversion Option
-
Working Range
Above Dock: Up to 100 mm (high profile) or 50–80 mm (low profile).
Below Dock: 200 mm.
Surface
-
HA
Operation
Hydraulically operated via a single push-button control box.
Dynamic Load Capacity
6 tonnes
Safety Distance
Can be pit-mounted if required.
Park Position
-
Installation
-
Compliance
EN 1398:2009 (European dock leveller safety standard)
Machinery Directive 2006/42/EC
Low Voltage Directive 2006/95/EC
EMC Directive 2004/108/EC
IP Ratings: Motor IP 54, Control Box IP 55
Conversion Option
-
Working Range
Above Dock: Up to 100 mm (high profile) or 50–80 mm (low profile).
Below Dock: 200 mm.
Surface
-
LA
Operation
Manually operated using a lever.
Dynamic Load Capacity
6 tonnes
Safety Distance
-
Park Position
-
Installation
Can be pit mounted if required
Compliance
Meets EN 1398:2009 safety standards.
Conversion Option
Can be upgraded to hydraulic operation using a dedicated conversion kit.
Working Range
-
Surface
Anti-slip for increased safety.
Voldoet aan wereldwijd erkende industrienormen
