Dock Levelller met schuiflip geschikt voor elke situatie

Telescopisch schuiflip Levellers

De Stertil Dock Products X-Serie Leveller met traploos uitschuifbare lip is verkrijgbaar met verschillende liplengtes tot 1.000 mm en met dynamische capaciteiten van 6-8 ton voor precies en efficiënt laden en lossen.

De X-Serie dock leveller heeft standaard een auto-retour functie: met één druk op de knop gaat de leveller terug naar startpositie.

Download Brochure

Oplossing klimaatbeheersing in de voedingsindustrie
Zeer geschikt voor eindladingen
Optimale veiligheid
Eenvoudige intuitiëve bediening
Veelzijdig, In verschillende liplengtes en capaciteiten

Aanvraag informatie

of neem contact met ons op

Operationele functies

Ideaal voor eindladingen

De Stertil schuiflip leveller is een erg praktische en betrouwbare oplossing. De schuiflip is traploos instelbaar en verkrijgbaar in lengtes tot 1.000 mm. De leveller is uitermate geschikt voor het schadevrij laden en lossen van eindladingen. De lange afschuiningen en de liphoek zorgen in elke situatie voor een soepele overgang van platform op de vrachtwagenvloer. De verschillende installatiemethodes en de brede keus in afmetingen en capaciteiten van 6 of 8 ton maken de X-Serie schuiflip leveller zeer breed inzetbaar.

Ruime keus in liplengtes

De Stertil Dock Products X-Serie Leveller met Schuiflip biedt vele mogelijkheden en kan klantspecifiek worden aangepast voor vele docksituaties.

De lengte van het platform wordt bepaald door het te overbruggen hoogteverschil tussen laadperron en de verwachte laadvloerhoogtes. Om soepel laden en lossen mogelijk te maken met minimale fysieke belasting, hebben Stertil Dock Levellers een kleinere maximale oprijhoek dan in de Norm EN 1398 Directive wordt genoemd.

Standaard afmetingen - 6 ton models XF - XP

Theoretische werkbereiken voor "Standaard" XF - XP en XFH - XPH Serie:

Lengtes exclusief lip (mm)		2000**	2200**	2500	2800	3000	3500	4000	4500
Boven dock	600 mm*	340	395	345	385	360	375	410	385
	1000 mm*	365	425	395	435	405	415	450	420
Onder dock	600 mm*	380	355	335	325	315	425	370	345
	1000 mm*	405	380	375	360	350	460	400	365
Frame hoogte (mm)	XF - XP	585	585	585	585	585	700	700	700

Standaard afmetingen - 8 ton models XFH - XPH

Lengtes exclusief lip (mm)		2000**	2200**	2500	2800	3000	3500
Boven dock	600 mm*	260	280	315	355	380	365
	1000 mm*	285	310	375	410	435	405
Onder dock	600 mm*	350	335	320	380	255	375
	1000 mm*	370	370	350	310	280	410
Frame hoogte (mm)	XFH - XPH	585	585	585	585	700	700

Platform breedtes (mm) 1750, 1830, 2000, 2110, 2250
* Berekend met een volledig uitgeschoven 600 mm and 1000 mm lip
** Maximale liplengte van 785 mm, bij platform lengte 2000 mm en 2200 mm

Standaard X-Serie leveller

De Stertil Dock Products X-Serie dock leveller is een superieure praktische oplossing. Met variabele liplengtes tot 1.000 mm volledig traploos instelbaar. De lange afschuiningen en de uitgekiende liphoek zorgen voor een soepele overgang van het laadperron naar de laadvloer van het voertuig.

"Stepped" frame

Combineer de X-Series schuiflip leveller met een "stepped" basisframe. Dit maakt het mogelijk om voertuigen snel te docken zonder de noodzaak van het openen van deuren. Bovendien is dit een ideale oplossing voor een complete koelketen.

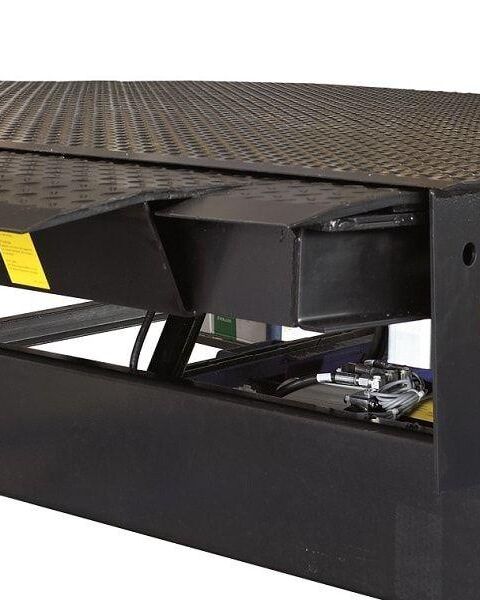

Flexibele breedte

De schuiflip van de X-Serie dock leveller kan worden uitgevoerd met zijsecties. Hierdoor kunnen voertuigen van verschillende breedtes docken aan hetzelfde laadperron. De variabele zijsecties van de schuiflip kunnen afzonderlijk van de lip terugschuiven.

Modellen

Standaard X-Serie leveller
"Stepped" frame
Flexibele breedte

Optimale Veiligheid

Bij vroegtijdig wegrijden van de vrachtwagen - wanneer de heftruck zich nog op de dockleveller bevindt - treedt de automatische panicstop in werking. De leveller blijft zelfs in de meeste gevallen bruikbaar nadat een panicstop situatie zich heeft voorgedaan. Daarnaast kan op elk moment worden ingegrepen met de noodstopschakelaar op de bedieningskast.

Tijdens het onderhoud wordt het platform veilig in positie gehouden door twee onderhoudssteunen. Wanneer het platform in rustpositie staat, wordt het automatisch ondersteund door twee veiligheidssteunen van zwaar gegalvaniseerd staal.

Interlock besturingsysteem

In de geavanceerde besturing van de X-Serie gaan bedieningsgemak en veiligheid volledig samen. Door middel van de 3 bedieningsknoppen kunt u de leveller perfect positioneren, en met de standaard Auto Retour weer in rustpositie brengen. Er zijn meerdere geavanceerde besturingen. Hierin kunnen optioneel diverse functies worden geïntegreerd, zoals deurbediening, shelterbediening, en automatische blokkering (interlock) van de leveller bij niet volledig geopende deur en – andersom – blokkering van deursluiting totdat de leveller correct staat geparkeerd.

Installatie en Onderhoud

De complete X-Serie kan met een staand frame (XP) worden geïnstalleerd in een gesloten put, en met een hangframe (XF) in een open put. Beide installaties zijn
eenvoudig uit te voeren. Stertil heeft voor alle bouwmethoden inbouwtekeningen met alle benodigde informatie beschikbaar.

De X-Serie staat garant voor een soepel laad- en losproces met minder schade aan goederen en intern transportmateriaal, waardoor dit materiaal aanmerkelijk langer meegaat en minder kosten aan onderhoud hoeven worden gemaakt. De leveller zelf blinkt uit in duurzame (las)kwaliteit en lage onderhoudskosten. Voor de verschillende installatiemethodes verwijzen wij u graag naar 'Het inrichten van een laadperron'.

Technische Specificaties

Het platform, de draagbalken en de lip zijn vervaardigd van hoogwaardig staal (S355 J0 /STAAL 52). Zowel platform als lip voor modellen XF- XP 6 ton zijn voorzien van tranenplaat (8/10 mm resp. 13/15 mm). Het platform en de lip van de 8 ton XFH - XPH zijn voorzien van tranenplaat (10/12 mm resp.15/17 mm) en geschikt voor 3-wielige vorkheftrucks.

De liplengte is standaard 600 mm, met een afschuining van 72 mm aan de voorzijde en een liphoek van 5,5 graden.
Alle framedelen zijn verzinkt. Platform, lip en dwarsbalk zijn zwart RAL 9011. De standaard conservering: gestraald, gemenied en gespoten in een laagdikte van 80 micrometer. Speciale kleuren op aanvraag.

Uniek Design

Het unieke ontwerp omvat een centrale (hoofd) cilinder - aan de voorzijde gemonteerd voor maximaal efficiënt heffen - een volledig controleerbare schuiflip met nylon rollen, een gesloten achterste scharnier, en automatische veiligheidssteunen met demping rubbers.
Ruime keuze aan besturingen met standaard autopark-functie en tal van opties, zoals geïntegreerde samenwerking met de Combilok, dockdeur of shelter.
